Android动画（四）：淡入淡出、翻牌、揭露动画

Catalogue

1 淡入淡出动画
2 翻牌动画
3 揭露动画

笔者已将本节的代码上传至 Github，大家可以结合着学习。以下内容是对官方文档的翻译。
当你在使用APP时，如果立即从旧的内容切换到新内容，则很容易让用户感到不适，所以我们需要转场动画来平滑地过渡这种新旧内容的切换过程。
有三种常用的动画适合该场景，他们分别是淡入淡出动画、翻牌动画、揭露动画。

1 淡入淡出动画

淡入淡出动画顾名思义是在一个 View 或者 ViewGroup 消失时，另外一个View同步显示的动画。本节采用ViewPropertyAnimator实现淡入淡出动画，从Android 3.1 （API level 12）开始支持 ViewPropertyAnimator。

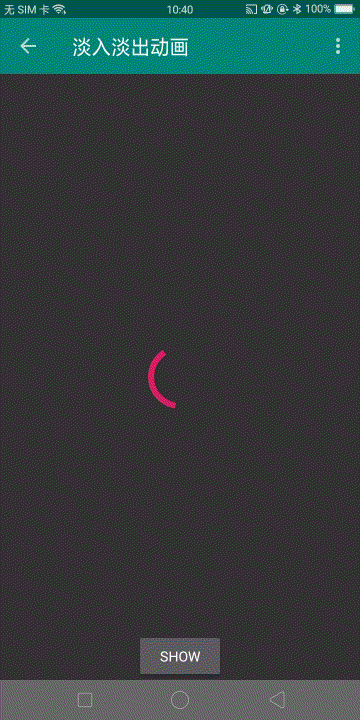

这是一个使用淡入淡出动画的例子。

1.1 创建views

首先，你需要创建两个你需要使用淡入淡出动画的 View。下面创建了一个进度指示 View 和一个可滑动的文本 View：

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ScrollView xmlns:android="http://schemas.android.com/apk/res/android"
        android:id="@+id/content"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <TextView
            style="?android:textAppearanceMedium"
            android:lineSpacingMultiplier="1.2"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:text="@string/lorem_ipsum"
            android:padding="16dp" />

    </ScrollView>

    <ProgressBar
        android:id="@+id/loading_spinner"
        style="?android:progressBarStyleLarge"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center" />

</FrameLayout>

1.2 创建淡入淡出动画

分为3个步骤：
1、创建成员变量以便接下来对其添加动画。
2、对于将要淡入的 View，提前将 visibility 属性设置为GONE。这不仅能够避免该 View 在动画开始之前占用 layout 空间，同时也避免了不必要的 layout 计算。
3、预先保存config_shortAnimTime属性值。这个属性值表示标准的短暂动画时长，这个时长是很理想的数值对于频繁使用的动画来说。除此之外，还有config_longAnimTime和config_mediumAnimTime 可供选择。

下面的代码使用了之前创建的 layout 作为活动的 content view：

public class CrossfadeActivity extends Activity {

    private View contentView;
    private View loadingView;
    private int shortAnimationDuration;

    ...

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_crossfade);

        contentView = findViewById(R.id.content);
        loadingView = findViewById(R.id.loading_spinner);

        // Initially hide the content view.
        contentView.setVisibility(View.GONE);

        // Retrieve and cache the system's default "short" animation time.
        shortAnimationDuration = getResources().getInteger(
                android.R.integer.config_shortAnimTime);
    }
    ...
}

1.3 添加淡入淡出动画

最后，我们要实现淡入淡出动画还需要如下3个步骤：
1、对于将要淡入的 View，设置它的 alpha 属性为0并且设置 visiblity 为VISIBLE（该 View 之前的 visibility 为GONE）。这一步让该 View 处于可见但完全透明的状态。
2、对将要淡入的view，让它的透明度从0变化到1。对于将要淡出的view，让它的透明度从1到0。
3、在Animator.AnimatorListener的onAnimationEnd()方法中设置淡出view 的 visibility 属性为GONE。注意，虽然该 View 已经完全透明，但是设置属性 visibility 为GONE不仅可以阻止该 View 占用 layout 空间，同时还避免了不必要的 layout 计算。
下面是这几步的例子：

public class CrossfadeActivity extends Activity {
    private View contentView;
    private View loadingView;
    private int shortAnimationDuration;
    ...

    private void crossfade() {
        contentView.setAlpha(0f);
        contentView.setVisibility(View.VISIBLE);
        contentView.animate()
                .alpha(1f)
                .setDuration(shortAnimationDuration)
                .setListener(null);
        loadingView.animate()
                .alpha(0f)
                .setDuration(shortAnimationDuration)
                .setListener(new AnimatorListenerAdapter() {
                    @Override
                    public void onAnimationEnd(Animator animation) {
                        loadingView.setVisibility(View.GONE);
                    }
                });
    }
}

2 翻牌动画

该动画适用于在两个 View 之间实现类似翻牌的动效。本节的翻牌动画借助了FragmentTransaction类的setCustomAnimations方法，该类从 Android3.0（API等级11）开始可以调用。当然，你也可以借助其他的方式实现咯。

2.1 创建Animator object

为了创建翻牌动画，你一共需要四个 animators。两个分别控制前面的内容（卡片正面）从左边翻出和从左边翻入。同时需要两个 animators 分别控制后面的内容（卡片反面）从右边翻入和右边翻出。
card_flip_left_in.xml

<set xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- Before rotating, immediately set the alpha to 0. -->
    <objectAnimator
        android:valueFrom="1.0"
        android:valueTo="0.0"
        android:propertyName="alpha"
        android:duration="0" />

    <!-- Rotate. -->
    <objectAnimator
        android:valueFrom="-180"
        android:valueTo="0"
        android:propertyName="rotationY"
        android:interpolator="@android:interpolator/accelerate_decelerate"
        android:duration="@integer/card_flip_time_full" />

    <!-- Half-way through the rotation (see startOffset), set the alpha to 1. -->
    <objectAnimator
        android:valueFrom="0.0"
        android:valueTo="1.0"
        android:propertyName="alpha"
        android:startOffset="@integer/card_flip_time_half"
        android:duration="1" />
</set>

card_flip_left_out.xml

<set xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- Rotate. -->
    <objectAnimator
        android:valueFrom="0"
        android:valueTo="180"
        android:propertyName="rotationY"
        android:interpolator="@android:interpolator/accelerate_decelerate"
        android:duration="@integer/card_flip_time_full" />

    <!-- Half-way through the rotation (see startOffset), set the alpha to 0. -->
    <objectAnimator
        android:valueFrom="1.0"
        android:valueTo="0.0"
        android:propertyName="alpha"
        android:startOffset="@integer/card_flip_time_half"
        android:duration="1" />
</set>

card_flip_right_in.xml

<set xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- Before rotating, immediately set the alpha to 0. -->
    <objectAnimator
        android:valueFrom="1.0"
        android:valueTo="0.0"
        android:propertyName="alpha"
        android:duration="0" />

    <!-- Rotate. -->
    <objectAnimator
        android:valueFrom="180"
        android:valueTo="0"
        android:propertyName="rotationY"
        android:interpolator="@android:interpolator/accelerate_decelerate"
        android:duration="@integer/card_flip_time_full" />

    <!-- Half-way through the rotation (see startOffset), set the alpha to 1. -->
    <objectAnimator
        android:valueFrom="0.0"
        android:valueTo="1.0"
        android:propertyName="alpha"
        android:startOffset="@integer/card_flip_time_half"
        android:duration="1" />
</set>

card_flip_right_out.xml

<set xmlns:android="http://schemas.android.com/apk/res/android">
    <!-- Rotate. -->
    <objectAnimator
        android:valueFrom="0"
        android:valueTo="-180"
        android:propertyName="rotationY"
        android:interpolator="@android:interpolator/accelerate_decelerate"
        android:duration="@integer/card_flip_time_full" />

    <!-- Half-way through the rotation (see startOffset), set the alpha to 0. -->
    <objectAnimator
        android:valueFrom="1.0"
        android:valueTo="0.0"
        android:propertyName="alpha"
        android:startOffset="@integer/card_flip_time_half"
        android:duration="1" />
</set>

2.2 创建view

卡片的正反面是两个独立的 layout，方便之后将这两个独立的 layout 分别绑定到两个 Fragment 上。下面是这两个独立的 layout 之一：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="130dp">
    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="#a6c">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:text="FONT"
            android:textColor="#FFFFFF"
            android:textStyle="bold" />

    </RelativeLayout>
</LinearLayout>

下面是另一个：

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:padding="130dp">
    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:background="@color/colorPrimary">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:text="BACK"
            android:textColor="#FFFFFF"
            android:textStyle="bold" />

    </RelativeLayout>
</LinearLayout>

2.3 创建fragments

创建两个 Fragment 作为卡片的正反面，将之前的两个 layout 分别绑定到这两个 Fragment 上。然后将这两个 Fragment 作为 FragmentActivity 的展示内容，该 Activity 就是你要展示翻牌动画的页面。下面是两个 Fragment 的定义：

public class CardFlipActivity extends FragmentActivity {
    ...
    /**
     * A fragment representing the front of the card.
     */
    public class CardFrontFragment extends Fragment {
        @Override
        public View onCreateView(LayoutInflater inflater, ViewGroup container,
                Bundle savedInstanceState) {
            return inflater.inflate(R.layout.fragment_card_front, container, false);
        }
    }

    /**
     * A fragment representing the back of the card.
     */
    public class CardBackFragment extends Fragment {
        @Override
        public View onCreateView(LayoutInflater inflater, ViewGroup container,
                Bundle savedInstanceState) {
            return inflater.inflate(R.layout.fragment_card_back, container, false);
        }
    }
}

2.4 实现动画

现在，你需要在 Activity 中展示这两个 Fragment 的内容。为了实现此需求，你应该为你的 Activity 创建一个 layout。下面的例子在此 layout 中创建了一个FrameLayout作为 Fragment 的容器：

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:id="@+id/container"
    android:layout_width="match_parent"
    android:layout_height="match_parent" />

在 Activity 中，将以上的 layout 设置为 content view。然后在 Activity 的oncreate阶段显示卡片的正面内容。下面的例子展示了这一过程：

public class CardFlipActivity extends FragmentActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_activity_card_flip);

        if (savedInstanceState == null) {
            getSupportFragmentManager()
                    .beginTransaction()
                    .add(R.id.container, new CardFrontFragment())
                    .commit();
        }
    }
    ...
}

现在你已经展示了卡片的正面，接下来要做的就是如何使用翻牌动画翻开卡片的背面，当卡片翻转到背面后，再次将其翻转到正面。下面的代码实现这一功能。

public class CardFlipActivity extends FragmentActivity {

    ...

    private void flipCard() {
        if (showingBack) {
            //Flip to the font.
            showingBack = false;
            getSupportFragmentManager()
                    .beginTransaction()
                    //注意setCustomAnimations()方法必须在add、remove、replace调用之前被设置，否则不起作用。
                    .setCustomAnimations(
                            R.animator.card_flip_left_in,
                            R.animator.card_flip_left_out,
                            0,
                            0)
                    .replace(R.id.flContainer, new CardFrontFragment())
                    .commit();
            return;
        }
        // Flip to the back.
        showingBack = true;
        getSupportFragmentManager()
                .beginTransaction()
                .setCustomAnimations(
                        R.animator.card_flip_right_in,
                        R.animator.card_flip_right_out,
                        0,
                        0)
                .replace(R.id.flContainer, new CardBackFragment())
                .commit();
    }

最终实现的效果：

3 揭露动画

当需要显示或者隐藏view时，揭露动画给用户提供了一种视觉上的延续。ViewAnimationUtils.createCircularReveal()方法可以帮助你实现此动画，此方式在 Android 5.0（API level 21）以上提供。
下面的代码展示了如何使用揭露动画展示初始状态为 invisible 的 View：

// previously invisible view
View myView = findViewById(R.id.my_view);
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) {
    int cx = myView.getWidth() / 2;
    int cy = myView.getHeight() / 2;
    float finalRadius = (float) Math.hypot(cx, cy);
    Animator anim = ViewAnimationUtils.createCircularReveal(myView, cx, cy, 0f, finalRadius);
    myView.setVisibility(View.VISIBLE);
    anim.start();
} else {
    // set the view to visible without a circular reveal animation below Lollipop
    myView.setVisibility(View.VISIBLE);
}

ViewAnimationUtils.createCircularReveal()动画一共有5个参数。第一个参数表示目标 View。接下来的两个参数代表了揭露动画开始的圆心坐标。一般地，这通常是目标 View的中心点坐标，但是你也可以将它定义为你的手指触摸点的坐标，从而使得揭露动画从你的手指触摸点开始揭露。第四个参数表示动画开始的圆形区域半径。
在上面的例子中，初始的圆形半径为0，从而目标 View 初始状态是隐藏的。最后一个参数代表揭露区域（圆形区域）的最大半径。值得注意的是，最后一个参数必须保证能够完全覆盖你的目标 View。
下面是使用揭露动画隐藏视图的代码：

// previously visible view
final View myView = findViewById(R.id.my_view);
if (Build.VERSION.SDK_INT == Build.VERSION_CODES.LOLLIPOP) {
    int cx = myView.getWidth() / 2;
    int cy = myView.getHeight() / 2;
    float initialRadius = (float) Math.hypot(cx, cy);
    Animator anim = ViewAnimationUtils.createCircularReveal(myView, cx, cy, initialRadius, 0f);
    anim.addListener(new AnimatorListenerAdapter() {
        @Override
        public void onAnimationEnd(Animator animation) {
            super.onAnimationEnd(animation);
            myView.setVisibility(View.INVISIBLE);
        }
    });
    anim.start();
} else {
    // set the view to invisible without a circular reveal animation below Lollipop
    myView.setVisibility(View.INVISIBLE);
}

实例中，揭露动画的初始半径足够覆盖整个目标视图，所以初始时的视图是完全可见的。最终的半径设置为0，则表示动画结束后会隐藏目标视图。注意，当动画结束后要将目标视图的 visiblility 属性设置为INVISIBLE以提高性能。

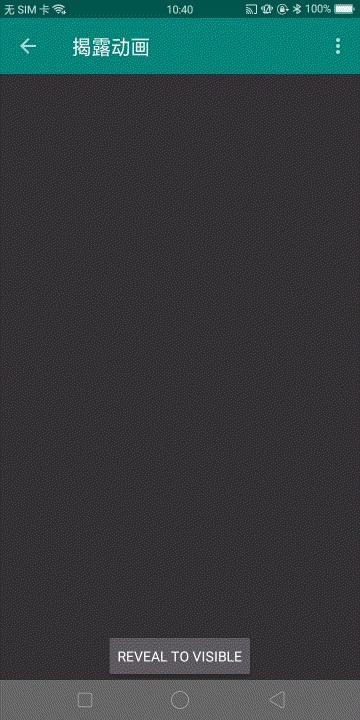

最终效果如下：
